Bạc cuống phun Sprue Bushing SKD61 D12

Lượt xem: 7147

Mã sản phẩm: D12

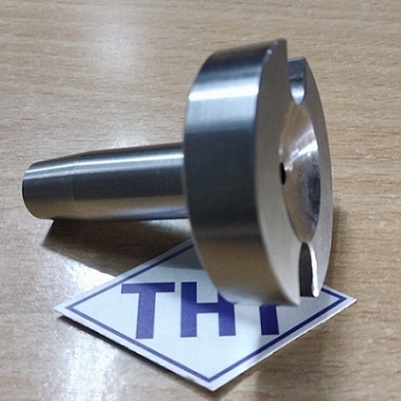

Bạc cuống phun Sprue Bushing SKD61

Bạc cuống phun LÀ GÌ?

Bạc cuống phun  có tên gọi tiếng Anh là “Sprue Bushing” là một Linh kiện khuôn mẫu được sử dụng nhằm mục đích dẫn nhựa nóng chảy từ đầu bơm của máy ép vào điền đầy lòng khuôn (đối với kết cấu khuôn có cổng bơm thẳng) hoặc vào hệ thống kênh dẫn nhựa.

Bạc cuống phun  là một thành phần rất quan trọng trong kết cấu khuôn ép nhựa. Tuy nhiên, trong một số trường hợp người ta sẽ không sử dụng Bạc cuống phun  mà thiết kế và gia công trực tiếp nguyên khối lên tấm khuôn cố định.

Bạc cuống phun  nằm ở vị trí số 3 trong hình trên

QUY CÁCH TÍNH TOÁN BẠC CUỐNG PHUN

Bạc cuống phun  có thể được gia công cắt gọt theo yêu cầu hoặc có thể đặt hàng có sẵn theo các thông số tiêu chuẩn sau:

Bảng quy cáchBảng thông số chuẩn Bạc cuống phun

Ngoài ra, nếu bạn muốn tự gia công thì cũng có thể áp dụng bản vẽ và thông số tiêu chuẩn bạc cuống phun để làm cho đúng tiêu chuẩn. Vật liệu thép mà nhà cung cấp lựa chọn là SKD61 tuy nhiên nếu tự chế tạo bạn có thể chọn loại thép rẻ hơn như thép 2311 hoặc S55C cũng có thể sử dụng ổn, nếu cần thiết có thể tôi và ram để tăng độ cứng lên. Nhớ chú ý đến thông số SR phải lớn hơn thông số tương ứng của đầu bơm máy ép nhựa 1~ 2mm,thông số đường kính P phải lớn hơn từ 0.5~1mm sao với đường kính cổng bơm để lắp ráp được khít với nhau, không gây rò rỉ nhựa trong quá trình bơm. Cái này bắt buộc bạn phải tìm hiểu về thông số của máy ép nhựa mà bạn dùng.



Ví dụ: Bạn đang cần một bạc cuống phun có đường kính lắp ráp ngoài D=10mm. Dựa vào bảng thông số ta thấy với đường kính D=10 thì kích thước chiều dài L tương ứng sẽ 0~120mm. Bạn hãy kiểm tra lại xem khoảng chiều dài L đó có đáp ứng được thiết kế của bạn không? Nếu bạn muốn L=170mm thì bạn phải thiết kế khuôn sao cho đường kính lắp ráp ngoài của bạc cuống phun D=20mm mới phù hợp tiêu chuẩn chất lượng kỹ thuật hoặc mới có thể đặt hàng có sẵn.

Trên đây là 2 kiểu dáng Bạc cuống phun  thông dụng. Nhà cung cấp linh kiện khuôn Misumi còn cung cấp một số kiểu dáng khác. Nếu bạn quan tâm có thể tải về file tham khảo tại đây và tại đây

(*)Lưu ý: Đối với Bạc cuống phun  thì bạn nên mua hàng sẵn có trên thị trường vì việc gia công đôi khi mất thời gian mà không giảm được chi phí, đôi khi gia công không đúng tiêu chuẩn kỹ thuật. Khi đi mua nhớ chú ý đến 2 thông số đường kính D và chiều dài L. Linh kiện khuôn mẫu THT luôn đủ các loại cho bạn
