Lò xo trong khuôn mẫu - Lò xo sợi dẹt: THT
Những bộ phận đàn hồi được sử dụng rộng rãi trong khuôn mẫu - lò xo sợi dẹt hay còn gọi lò xo khuôn mẫu, lò xo được sử dụng chủ yếu cho các mục đích dỡ hàng, ép vật liệu, đẩy và nén. Lò xo được phân loại bằng năm màu cơ bản khác nhau để giúp phân biệt và chọn chúng dễ dàng hơn về khả năng tải khác nhau.

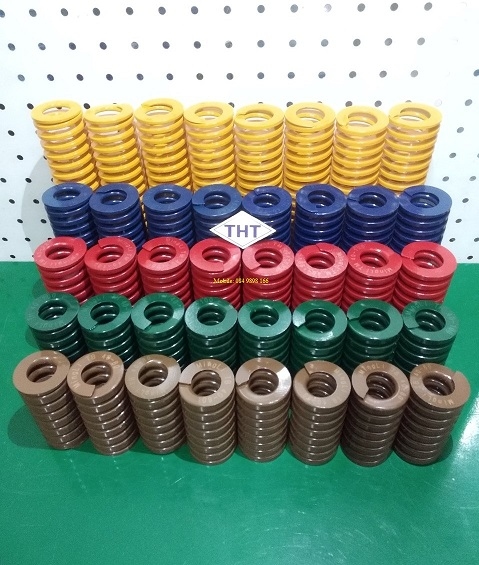

Phân loại theo màu:

TF màu vàng; TL màu xanh lam; TM màu đỏ; TH màu xanh lá; TB Màu nâu

Tương ứng lực nén tăng dần từ màu vàng TF đến màu nâu TB. THT

Phân loại theo đường kính lò xo khuôn mẫu như sau THT:
Đường kính ngoài của lò xo: Φ6, Φ8, Φ10, Φ12, Φ14, Φ16, Φ18, Φ20, Φ22, Φ25, Φ30, Φ35, Φ40 và Φ50...

Về thiết kế của Lỗ lò xo trong khuôn mẫu THT

Đường kính của một lỗ lò xo phải lớn hơn 1 - 2mm so với đường kính lò xo và chiều sâu 20 - 30mm ở tấm Basic.
Thông thường.
Yêu cầu cho lắp ráp Lò xo trong khuôn mẫu THT

Tải trước lò xo khi lắp đặt phải tạo lực đàn hồi lớn hơn không (tạo tải trọng nén trước là 10% lực nén).
Lựa chọn kích thước lò xo theo kích thước khuôn:
